烘干機大齒輪鑄造及加工工藝

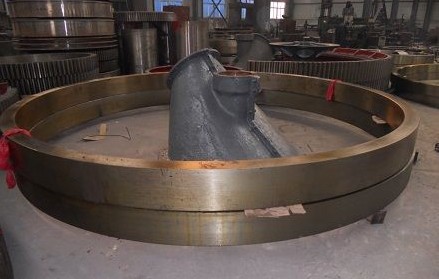

烘干機大齒輪也叫做烘干機鑄鋼大齒圈配件，是回轉式烘干機常用的標準齒輪配件，其齒數：160.法向模數Mn：20，齒形角=20°，齒頂高系數=1，公法線長度W=1078.064，跨側齒數K=18，精度等級符合：GB/10095-19889-9-8JL，齒輪設計圖紙來自：鄭州科達機械，

注意：1.兩件合并一起加工，兩件并合面在齒谷中間部位，

2.兩接口處應面接觸達95%。

大齒輪鑄造及加工工藝：1.大齒輪鑄造時材質鋼的材質應保證：310-570。

2.鑄造件應當正火+回火（硬度不得低于HB170）。

3.齒輪精滾前應進行探傷檢測，對有缺陷的部分進行焊補，焊補后不得大于母體的硬度30%，以此保證經滾后齒輪的整體結構及有效使用。

4.齒輪經滾后，不得進行焊補工作，以免二次進行變形等。

烘干機小齒輪的組裝：根據中心標板矯正小齒輪組裝正確位置，與大齒輪橫向中心線誤差小于2mm。并調整好大小齒輪頂間隙，其齒頂間隙為0.25模數（標準齒隙）加上大齒輪熱膨脹量，應注意齒頂間隙在大齒輪徑向跳動最大處測量與確定。調整大小齒輪接觸精度，其齒面接觸印痕沿齒長不小于70%，沿齒高不小于40%。
