轉筒烘干機
（東達導讀）：轉筒烘干機，也叫轉筒干燥機。它廣泛用于建材，冶金、化工、水泥工業烘干礦渣石灰石、煤粉、礦渣、粘土等物料。該機主要由回轉體、揚料板，傳動裝置，支撐裝置及密封圈等部件組成。具有結構合理，制作精良，產量高，能耗低，運轉方便等優點。我廠產品保證質量，信譽至上免費安裝調試，代辦托運可同其它廠比質量、比服務、比價格。

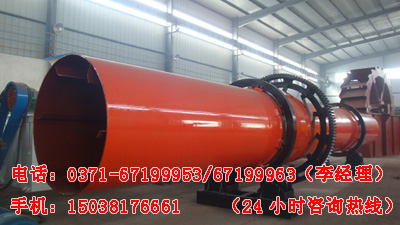

左圖：本公司轉筒烘干機生產車間、右圖為重慶——萬州用戶前來購買了2.2米x20米裝車現場。
一、用途：
轉筒式烘干機簡稱烘干機是一種處理大量物料的干燥器。由于運轉可靠、操作彈性大、適應性強、處理量大，廣泛使用于冶金、建材、食品、輕工、化工、煤炭、醫藥礦產業中。回轉轉筒干燥器一般適應于顆粒狀物料，也可用于部分摻入物料的辦法干燥粘狀膏狀物料或含水量較高的物料。他的優點是生產能力大、適用范圍廣、流量阻力小、操作上允許波動范圍較大、操作方便等。常用于烘干機沙子、礦粉、煤泥、雞糞、牛糞等。
二、結構與原理：

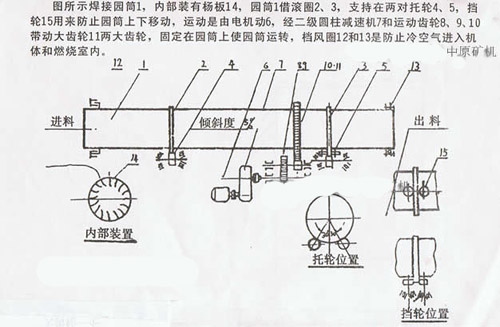

三、回轉式圓筒烘干機由：1、筒體；2、前輥圈；3、后輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9；揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、爐體等部分組成,另外可根據用戶需求設計煤氣發生爐、燃燒室或配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。
2、回轉式轉筒烘干機工作原理：
干燥的濕物料由皮帶輸送機或斗式提升機送到料斗，然后經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大于物料的自然傾角，以便物料順利流入干燥器內。干燥器圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起并流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡愿稍铮缓笤诔隽隙私?jīng)皮帶機或螺旋輸送機送出。在筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高干燥速率并促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經干燥器以后，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除塵器或濕法除塵器后再放排放。
四、烘干機主要技術參數：
|
型號
（mm）
|
傾斜度（%）
|
轉速
（r/min）
|
進氣溫
（℃）
|
功率
（kw）
|
生產能力（t/h）
|
重量
（t）
|
|
Ф600x6000
|
3-5
|
3-8
|
≤700
|
3
|
0.5-1.5
|
2.9
|
|
Ф800x8000
|
3-5
|
3-8
|
≤700
|
4
|
0.8-2.0
|
3.5
|
|
Ф800x10000
|
3-5
|
3-8
|
≤700
|
4
|
0.8-2.5
|
4.5
|
|
Ф1000x10000
|
3-5
|
3-8
|
≤700
|
5.5
|
1.0-3.5
|
5.6
|
|
Ф1200x10000
|
3-5
|
3-8
|
≤700
|
7.5
|
1.8-5
|
14.5
|
|
Ф1200x12000
|
3-5
|
3-8
|
≤700
|
11
|
2-6
|
14.8
|
|
Ф1500x12000
|
3-5
|
2-6
|
≤800
|
15
|
3.5-9
|
17.8
|
|
Ф1800x12000
|
3-5
|
2-6
|
≤800
|
18
|
5-12
|
25
|
|
Ф2200x12000
|
3-5
|
1.5-6
|
≤800
|
18.5
|
6-15
|
33
|
|
Ф2200x18000
|
3-5
|
1.5-6
|
≤800
|
22
|
10-18
|
53.8
|
|
Ф2200x20000
|
3-5
|
1.5-6
|
≤800
|
30
|
12-20
|
56
|
|
Ф2400x20000
|
3-5
|
1.5-5
|
≤800
|
37
|
18-30
|
60
|
|
Ф3000x20000
|
3-5
|
1.5-5
|
≤800
|
55
|
25-35
|
78
|
|
Ф3000x25000
|
3-5
|
1.5-5
|
≤800
|
75
|
32-40
|
104.9
|
